辐照交联低压电力电缆

辐照交联低压电力电缆 0.6/1KV辐照交联聚乙烯绝缘电力电缆 低压交联电力电缆 (电压等级: 0.6/1KV;执行标准:GB/T12706.1-2002)交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成-C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。交联聚乙烯热性能可达到 105 度,交联的电缆在电性能、 机械性能方面有独特

产品详情

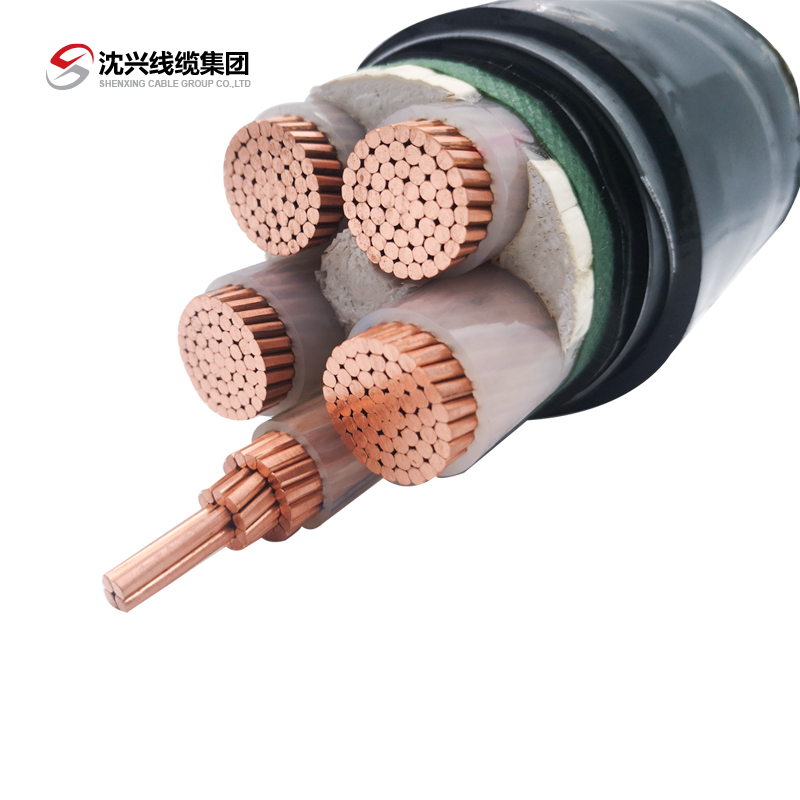

辐照交联低压电力电缆

0.6/1KV辐照交联聚乙烯绝缘电力电缆

低压交联电力电缆

(电压等级: 0.6/1KV;执行标准:GB/T12706.1-2002)交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成-C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。交联聚乙烯热性能可达到 105 度,交联的电缆在电性能、 机械性能方面有独特的优良特性,电缆寿命可达60年,同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。

YJV、YJLV:交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJY、YJLY:交联聚乙烯绝缘聚乙烯护套电力电缆

YJV22、YJLV22:交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJV23、YJLV23:交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJV32、YJLV32:交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJV33、YJLV33:交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

VV、VLV 、VY 、VLY 、YJV、YJLV、YJY 、YJLY 适用于室内外敷设。可经受一定的敷设牵引, 但不能承受机械外力作用的场合。 单芯电缆不允许敷设在磁性管道中。

VV22、VLV22 、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23 敷设在室内、隧道、电缆沟,能够承受一定的机械外力,不能承受过大的拉力。

VV32、、VLV32 、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33 敷设在室内、隧道、电缆沟,能够承受一定的机械外力。

基本结构:

导体-交联聚乙烯绝缘-内护套-钢带铠装-聚氯乙烯护套辐照交联聚烯烃(主要材料是聚乙烯)电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。

辐照原理:

首先,它将工频低压电能,用高频振荡器变成150KHZ左右的高频电能,在通过高频耦合方式给由二极管和空间电=电容自称的倍压整流电路并联供电,串联后得到极高的直流高压,用它加速电子,便可以获得所需要的高能强留电子射线。利用电子加速器产生的高能量电子束流,轰击绝缘层及护套,讲高分子链打断,被打断的每一个断电成为自由基。自由基不稳定,相互之间要重新组合,重新组合后原来的链状分子结构变成三维网状的分子结构而形成电缆的交联。

中压交联聚乙烯绝缘电力电缆

(电压等级: 6/6KV-26/35KV ;执行标准:GB/T12706.2-2002)中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构, 使热塑性的聚乙烯转变为热固性的交联聚乙烯,使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高,并具有优良的电气性能。具有异体正常运行温度高、结构简单、外径小、重量轻、使用方便、不受敷设落差限制等特性。适用于工频额定电压1-35KV 配电系统。

YJV62、YJLV62 交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆。

YJV63、YJLV63 交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套电力电缆。

其它型号与辐照交联类似(只是电压不同)

YJV、YJLV、YJY、YJLY 适用于室内敷设。可经受一定的敷设牵引,但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。

YJV22、YJLV22、YJV23、YJLV23 敷设在室内、隧道、电缆沟,能够承受一定的机械外力,不能承受过大的拉力。

YJV32、、YJLV32、YJV33、、YJLV33 适用于高落差地区,能承受一定的机械外力作用和相当的拉力。

YJV62、YJLV62、YJV63、YJLV63 用于交流回路的单芯电缆,应采用非磁性材料铠装。

高压交联聚乙烯绝缘电力电缆

(电压等级: 64/110KV,执行标准: GB/T 11017- 2002;127/220KV、290/500KV)XLPE 电缆有极佳的气性能,介质损耗比纸绝缘和PVC 绝缘都要小,XLPE电缆的电容也小,在没有有效星形接地地系统中也可降低充电电流和接地故障电流。容易敷设是 XLPE 电缆的一大优点,与其它电力电缆相比,XLPE 电缆弯曲半径较小,重量轻,终端处理简单,由于XLPE 电缆不含油,所以在敷设时不用过多考虑线路要求,更不存在由于淌油而无法敷设的情况。

极佳的抗老特性及超强的耐热变形性决定了交联聚乙烯电缆在正常运行温度 90 度,短时故障 130 度,及短路 250 摄氏度条件下可负载大电流。

YJV

YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJY、YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆

YJLW02、YJLLW02 交联聚乙烯绝缘皱皮铝套聚氯乙烯护套电力电缆

YJLW03、YJLLW03 交联聚乙烯绝缘皱皮铝套聚乙烯护套电力电缆


电缆结构:导体-导体屏蔽-绝缘-绝缘屏蔽-阻水层-金属屏蔽-金属护套-沥青层-护套层-石墨层

辐照交联低烟无卤电线电缆的特性

1.载流量大;辐照交联电缆,经高能电子束辐照后,材料的分子结构从线性变成三维网状分子结构,耐温等级从非交联的70℃提高到90℃、105℃、125℃、135℃、甚至150℃,比同规格对的电缆的载流量提高15-50%;

2.绝缘电阻大;由于辐照交联电缆避免了采用氢氧化物作为阻燃剂,因此防止了交联时出现的预交联和因绝缘层吸收空气中的水分而使绝缘电阻下降现象。从而保证了绝缘电阻值;

3.使用寿命长;过载能力强,,由于辐照交联后的聚烯烃材料的耐高温等级高,老化温度高,所以延长了电缆在使用过程中循环发热的使用寿命;

4.环保,安全,由于电缆所采用的材料都是无卤环保材料,所以电缆的燃烧特性符合环保要求;

5.产品质量温度;传统的温水交联电缆的质量受水温度、济制工艺、交联添加剂等因素影响,质量不稳定,而辐照交联电缆的质量取决于电子束的辐照剂量,辐照剂量是由计算机控制,少了人为的因素,所以质量稳定。

一、产品标准

本产品按等效采用IEC60502-2009标准、GB/T12706-2008标准进行生产。

二、使用特性

1、电缆导体的最高额定温度是90℃

2、短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃

3、U0按系统接地故障持续时间不同分为两类

A类:该系统任意相导体与地或接地导体接触时,能在1min内与系统分离

B类:该系统可在单相相接故障时作短时运行没接地故障时间按照JB/T8996-1999应不超过1h,对于本部分包括的电缆,在任何情况下不允许超过8h的更长的带故障运行时间,任何一年接地故障的总持续时间应不超过125h

C类:包括不属于A类、B类的所有系统

辐照交联电力电缆的特点

辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成-C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。通过辐照后的交联聚乙烯热性能可达到105度,辐照交联为物理交联方式,整个交联没有水的介入,其绝缘中的水分子含量不大于100PPM,绝缘纯度高,从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性,电缆寿命可达60年,同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。

辐照交联电缆具有低烟、无卤、阻燃和耐高温等特点。具体性能如下:耐温等级高;导体长期允许工作温度可达135℃(填充、绕包、护套材料需要选用耐温等级与绝缘相一致的材料,而普通硅烷交联聚乙烯绝缘电缆的耐温为90度);无卤阻燃性能好:无烟气毒气,透光率≥90%,PH值≥6.0(普通低烟无卤电缆透光率≥60%,PH值≥4.3);机械性能优。耐磨次数达16万次,使用寿命超过50年。

4、电缆在环境温度不低于0℃条件下敷设时,无需预先加热,电缆最小弯曲半径符合表1规定

辐照交联低压电力电缆(图1)

注:D为电缆外径

三、辐照交联电力电缆的电压等级、型号及主要用途: 表2

辐照交联低压电力电缆(图2)

备注:(1)我公司还可根据用户要求,生产阻燃型、耐火型、防白蚁型,、低烟无卤型、低烟低卤型等类型的电缆

例如:

阻燃型电力电缆。在以上型号前加"ZA—' "ZB—“ "ZC-〃;

耐火电力电缆,在以i型号前加"NH — "等。

四、电缆主要技术指标:

1、直流电阻:20℃时导体直流电阻不大于表3的规定,单位Ω/km。  表3

辐照交联低压电力电缆(图3)

辐照交联低压电力电缆(图4)

不同环境温度下的载流量修正系数,见表4

辐照交联低压电力电缆(图5)

3、同土壤热阻系数下的载流量修正系数,见表5

辐照交联低压电力电缆(图6)

4、电缆载流量

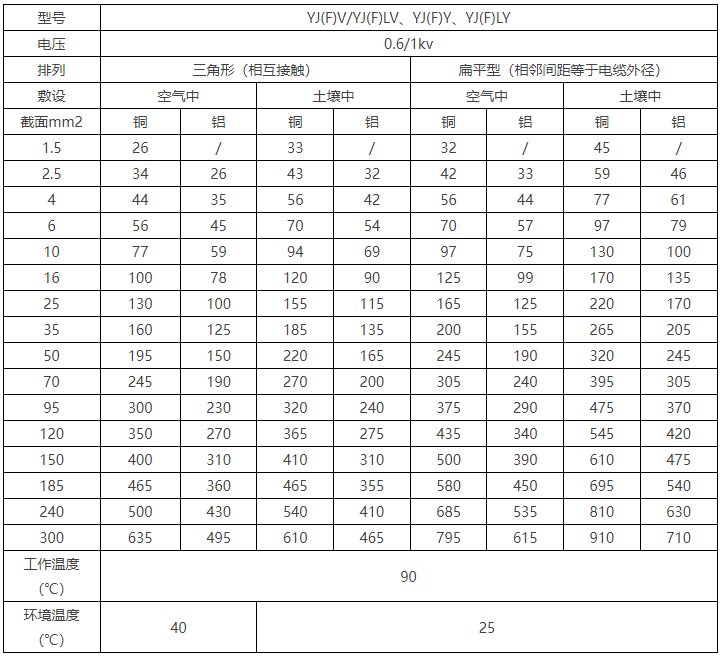

单芯交联聚乙烯绝缘电力电缆连续负荷载流量,见表6

辐照交联低压电力电缆(图7)

多芯交联聚乙烯绝缘电力电缆连续负荷载流量,见表7

辐照交联低压电力电缆(图8)

知识延伸

交联聚乙烯电力电缆进水的原因?

(1)保管不善。新买的成筒电缆,其两头均使用塑料密封套封住,但用去其中一段之后,余下的就用塑料纸一裹,外面只用绳子绑扎,如此造成密封性不好,时间一长,水汽就会渗入电缆。

(2)敷设不慎。电缆敷设时,其用塑料纸裹住的电缆头有时会浸泡在水中,使水进入电缆。另外在牵引和穿管时,会发生外护套破裂现象,使电缆进水。

(3)电缆头制作不及时。电缆敷设后,未能及时进行电缆头制作,使未经密封处理的电缆端150口长期暴露在空气中,甚至浸泡在水中,使水汽大量进入电缆。

(4)电缆制作时大意。在制作电缆头(包括终端头和中间接头)时,由于制作人员的大意,电缆端头有时会滑入有积水的电缆井中,导致电缆进水。

(5)电缆运行故障。在运行中,当电缆发生中间接头击穿等故障时,电缆井中的积水便会沿着缺口进入电缆;在建筑工地,由于外力引起电缆破损或击穿,也会发生电缆进水。

辐照交联与温水交联哪个好?

交联的方式分为两大类,即化学交联和物理交联。而化学交联又分为干法交联和温水交联二种。干法交联的方法是在温度达300-400℃的高压气体中,经过一定的时间使聚乙烯分子链交联。在此状况下,氢氧化物已分解为金属氧化物和水,因此电缆表面将出现裂纹及水泡,所以干法交联的方法是不可用于低烟无卤材料的。温水交联的方法是将电线电缆置于90℃的温水中浸泡5至7小时,在此状况下,氢氧化物将吸收大量的水份,导致绝缘电阻下降,直接影响到电缆的综合性能。物理交联又称辐照交联,是利用电子加速成器产生的高能量电子束流,轰击绝缘层及护套,将高分子链打断,被打断的每一个断点称为自由基。自由基不稳定,相互之间要重新组合,重新组合后由原来的链状分子结构变为三维网状的分子结构而形成交联,此交联方式既无高温又无水,既能使聚烯烃交联,又不影响阻燃性能和电气性能,所以低烟无卤聚烯烃材料只能采用辐照的方式交联,别无选择。

交联电力电缆的“交联”是什么意思?

交联电缆是交联聚乙烯绝缘电缆的简称,是高分子化学的一个术语交联聚乙烯绝缘电力电缆具有卓越的热—机械性能,优异的电气性能和耐化学腐蚀性能,还具有结构简单、重量轻、敷设不受落差限制等优点,是目前广泛用于城市电网、矿山和工厂的新颖电缆。

交联电缆适用于工频交流电压500KV及以下的输配电线路中,目前高压电缆绝大部分都采用了交联聚乙烯绝缘,交联聚乙烯绝缘电力电缆导体最高额定工作温度为90℃,比纸绝缘电缆、聚氯乙烯绝缘电缆、聚乙烯绝缘电缆均高,所以电缆的载流量也进一步提高。 交联交联聚乙烯是利用化学方法或物理方法使线型分子结构的聚乙烯转变为立体网状结构的交联聚乙烯,从而大幅度地提高了聚乙烯的热—机械性能,并保持了优异的电气性能,当然,由于工艺不同,现时有很多型式的交联电缆,产品性能亦比较参差,选用时应注意。
