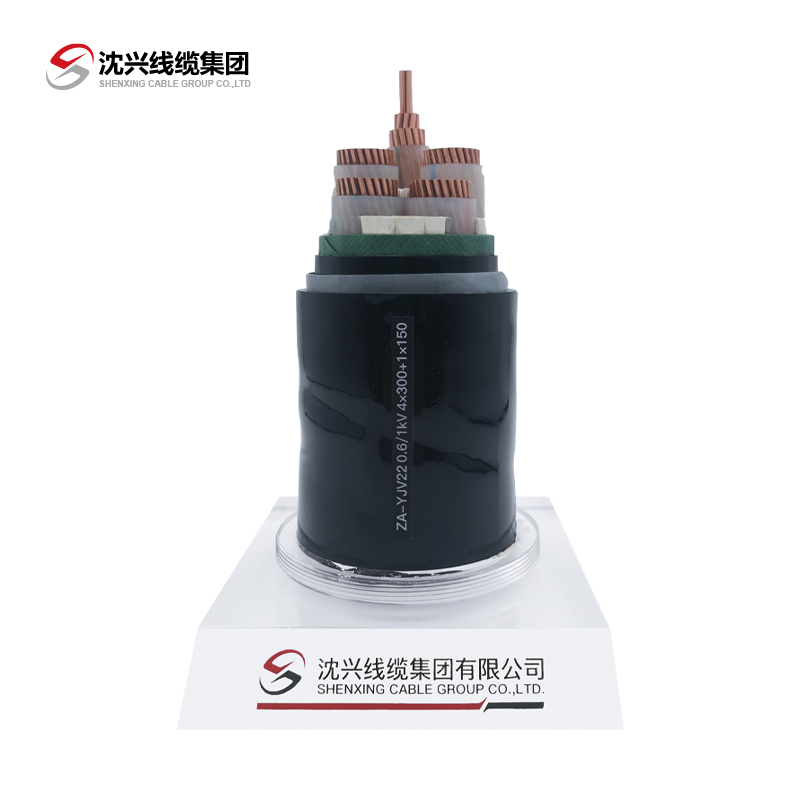

煤矿用交联聚乙烯绝缘电力电缆
1、品牌/型号：沈兴/MYJV，MYJV22,MYJV32,MYJV42
2、电线最大外径：国标（mm）mm
3、护套材质：聚氯乙烯护套
4、绝缘材料：交联聚乙烯绝缘
5、电压等级：中、低压电力电缆（35千伏及以下）
6、线芯材质：无氧铜
7、标称截面：3*50+1（mm2）mm2
8、绝缘厚度：国标（mm）mm
9、产品用途：产品适用于煤矿井下额定电压10KV及以下固定敷设用、作为煤矿井下电力的传输。
10、执行标准：MT818.13-1999。
11、使用条件：电缆导体的最高额定温度为90℃，敷设电缆时的环境温度不低于0℃，电缆允许最小弯曲半径为15（D+d）±5%。
12、煤矿用交联聚乙烯绝缘电力电缆：交联聚乙烯绝缘电缆是一种适用于配电网等领域的电缆，具有PVC绝缘电缆无法比拟的优点。它结构简单、重量轻、耐热好、负载能力强、不熔化、耐化学腐蚀，机械强度高。
13、用途本产品为煤矿用交联聚乙烯绝缘电力电缆系列产品。适用于额定电压10kV及以下铜芯固定敷设阻燃电力电缆。
14、使用条件电缆导体最高额定温度为90℃；短路时(最长持续时间不超过5s)电缆导体最高温度不超过250℃。
15、型号名称见表1表1型号名称MYJV-0.6/1煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆MYJV22-0.6/1
一、执行标准
（产品执行标准：MT818.13-1999）
二、用途
1、电缆导体的长期允许工作温度为90℃。
2、短路时（最长持续时间不超过5s)电缆导体的最高温度不超过250℃。
3、本产品为煤矿用交联聚乙烯绝缘电力电缆系列产品。适用于额定电压10kV及以下铜芯固定敷设阻燃电力电缆。交联聚乙烯绝缘电力电缆是民用工程常用的电缆类别，包 含普通型、阻燃型、耐火型和无卤低烟阻燃型等。交联聚乙烯绝缘电力电缆具有髙机械强度，耐环境应力，优良的电气性能，耐化学腐蚀，重量轻，结构简单和使用方便 等特点。本产品适用于交流额定电压为0。6kV/lkV及以下的 输配电线路上。
4、阻燃电力电缆的主要特点是电缆不易着火或着火时延缓损 坏的时间，适用于电缆敷设密集程度较高的发电站、地铁、隧 道、高层建筑、大型工矿企业、油田、煤矿等场所。耐火电力电缆的主要特点是电缆除了能在正常的工作条件 下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运 行，适用于核电站、地铁、隧道、高层建筑等有防火安全^求 和需要紧急消防救生的地方。低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而 且具有低发烟性和无害性（毒性和腐蚀性较小），适用于对电 缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。
交联聚乙烯绝缘电力电缆的材质
主要分为两种材质的，一种是铜芯的，而另一种材料是铝芯的。铜芯的交联聚乙烯绝缘电力电缆主要有以下几种：yjv,yjv22,yjv32。yjv的全称是交联聚乙烯绝缘聚氯乙烯护套电力电缆，它的主要作用是用来承受一定强度的敷设牵引的，一般来说，交联聚乙烯绝缘聚氯乙烯护套电力电缆主要都是铺设在室内、隧道、电缆沟或者是管道之中，不过交联聚乙烯绝缘聚氯乙烯护套电力电缆也可以埋在松散的土壤里面。
使用条件
电缆导体最高额定温度为90℃；短路时(最长持续时间不超过5s)电缆导体最高温度不超过250℃。
使用特性:
(1)电缆导体的最高额定温度为70℃。
(2)短路时(最长持续时间不超过5s)电缆导体的最高温度不超过160℃。
(3)敷设电缆时的环境温度不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
矿物绝缘电缆的优点
1、矿物绝缘电缆的全部材料都是使用无极材料制作而成的，因此矿物绝缘电缆的优点也是其他电缆做不能具有的。
2、矿物绝缘电缆使用的是铜和氧化镁都是无机物，因此矿物绝缘电缆具有很好的耐火型，不会出现燃烧的情况，而且也不会助燃。
3、矿物绝缘电缆内部含有经过高强度压实的绝缘材料，因此可以对蒸汽还有气体以及一些火焰起到很好的阻止作用。而且直径比其他的相同电流的电缆要小。
三、电缆的型号、名称
其中MYJV22,MYJV32,MYJV42为矿用铠装电缆。
矿用电力电缆规格：
煤矿用交联聚乙烯绝缘电力电缆
煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆MYJV22-0.6/1KV
1、产品命名
⑴电缆的命名由六部分组成：
其中：一、第二、第三、第四、第五部分 构成电缆的型号；第六部分构成电缆的规格。
⑵命名标记
第一部分：用大写字母M表示煤矿用阻燃电缆的系列代号。
第二部分：用大写字母V表示聚氯乙烯绝缘材料代号；用大写字母YJ表示交联聚氯乙烯绝缘材料代号。
第三部分：用大写字母V表示聚氯乙烯护套（内衬层）材料代号。当电缆有外护层时，本部分表示内衬层的材料特征。
第四部分：电缆外护层型号，应按铠装层和外被层的结构顺序用阿拉伯数字表示。每一数字表示所采用的主要材料。在一般情况下，型号由2位数字组成。
煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆MVV-0.6/1KV标准中所涉及的铠装层和外被层所用材料的数字及含义符合下表的规定。
第五部分：煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆MYJV22-0.6/1KV额定电压等级，用U0/U表示，单位为KV。
第六部分：用阿拉伯数字分别表示电缆芯数及标称截面积，二者之间以“×”连接。标称截面积为mm2。
2、煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆MYJV-0.6/1KV产品标志
⑴绝缘线芯识别标志。绝缘线芯识别标志应符合GB6995的相应规定。
⑵成品电缆的护套表面应用压印方式或颜色明显区别于护套颜色的油墨印制产品标志。产品标志应包括如下内容：
a）制造厂名称；
b）电缆型号及规格；
c）质检中心颁发的产品合格证号。
d）印字必须清晰、耐擦，印字间隔不超过1m。
⑶在电缆内部或外部，允许制造厂设置其它标志，但其它标志的使用不得损害规定印字的明显性和清晰度。
⑷包装标志
每卷或每盘电缆上应附标签，标明如下内容：
a）制造厂名称；
b）产品型号及规格；
c）长度（m）及毛重（kg）；
d）制造年月或生产批号；
e）产品标准编号；
f）质检中心颁发的产品合格证号。
3、煤矿用聚氯乙烯绝缘电力电缆
⑴型号
煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆MYJV22-0.6/1KV型号见表1
⑵规格
煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆MYJV22-0.6/1KV规格应符合表2规定
煤矿用移动类阻燃软电缆
1、命名内容
电缆的命名由八部分组成：
其中：一、第二、第三、第四、第五部分构成电缆的型号；第六、第七、第八部分构成电缆的规格。
2、命名标记
第一部分：用大写字母M表示煤矿用阻燃电缆的系列代号。
第二部分：使用特征代号反映电缆所使用的场合，用表1所示的大写字母表示。
第三部分：用表2所示的大写字母表示电缆的结构特征。
第四部分：用大写字母E表示绝缘或护套采用弹性体材料。
第五部分：用阿拉伯数字表示额定电压U0/U，单位为KV。
第六部分：用阿拉伯数字分别表示动力线芯数及标称截面积，二者之间以“×”连接。
第七部分：用阿拉伯数字分别表示地线芯数及标称截面积，二者之间以“×”连接。
第八部分：用阿拉伯数字分别表示辅助线芯数及标称截面积，二者之间以“×”连接。
第四部分和第五部分之间用“－” 连接，第六、第七、第八部分之间用“＋”连接。
3、电缆识别标志
⑴井下用不同电压等级电缆的护套宜采用不同的识别颜色，见表3。
⑵电缆护套表面应用压印方式或颜色明显区别于护套颜色的油墨印制产品标志。产品标志应包括如下内容：
a）制造厂名称；
b）电缆型号及规格；
c）质检中心颁发的产品合格证号；
d）印字必须清晰、耐擦，印字间隔不超过1m。
⑶包装标志。每卷或每盘电缆上应附标签，且标明如下内容：
a）制造厂名称；
b）产品型号及规格；
c）长度（m）及毛重（kg）；
d）制造年月或生产批号了；
e）标准编号；
f）质检中心颁发的产品合格证号。
4、额定电压0.66/1.14KV采煤机屏蔽监视加强型软电缆
⑴型号。电缆型号见表4
⑵规格。电缆规格应符合表5的规定。
5、定电压0.66/1.14KV及以下移动软电缆
⑴型号。电缆型号见表6。
⑵规格。电缆规格应符合表7、表8、表9的规定。
6、额定电压3.6/6KV及以下屏蔽软电缆
⑴型号。电缆型号见表10。
交联聚乙烯电力电缆进水的原因
(1)保管不善。新买的成筒电缆，其两头均使用塑料密封套封住，但用去其中一段之后，余下的就用塑料纸一裹，外面只用绳子绑扎，如此造成密封性不好，时间一长，水汽就会渗入电缆。
(2)敷设不慎。电缆敷设时，其用塑料纸裹住的电缆头有时会浸泡在水中，使水进入电缆。另外在牵引和穿管时，会发生外护套破裂现象，使电缆进水。
(3)电缆头制作不及时。电缆敷设后，未能及时进行电缆头制作，使未经密封处理的电缆端150口长期暴露在空气中，甚至浸泡在水中，使水汽大量进入电缆。
(4)电缆制作时大意。在制作电缆头（包括终端头和中间接头）时，由于制作人员的大意，电缆端头有时会滑入有积水的电缆井中，导致电缆进水。
(5)电缆运行故障。在运行中，当电缆发生中间接头击穿等故障时，电缆井中的积水便会沿着缺口进入电缆；在建筑工地，由于外力引起电缆破损或击穿，也会发生电缆进水。
聚氯乙烯、聚乙烯、交联聚乙烯三种电缆绝缘的区别
聚乙烯 英文简称PE，它是乙烯的聚合物，无毒。容易着色，化学稳定性好，耐寒，耐辐射，电绝缘性好。它适合做食品和药物的包装材料，制作食具，还可做电子工业的绝缘材料等。如：本安计算机用屏蔽电缆（或称本安DCS系统用电缆）
聚氯乙烯 英文简称PVC，是氯乙烯的聚合物。它化学稳定性好，耐酸、碱和有些化学药品的侵蚀。它耐潮湿、耐老化、难燃。它使用时温度不能超过60℃，在低温下会变硬。聚氯乙烯分软质塑料和硬质塑料。软质的主要制成薄膜，作包装材料、防雨用品、农用育秧膜等，还能作电缆、电线的绝缘层、人造革制品。硬质的一般制成管材和板材，管材用作水管和输送耐腐蚀性流体管，板材用作各种贮槽的衬里和地板。如：0.6/1kv聚氯乙烯绝缘电力电缆
