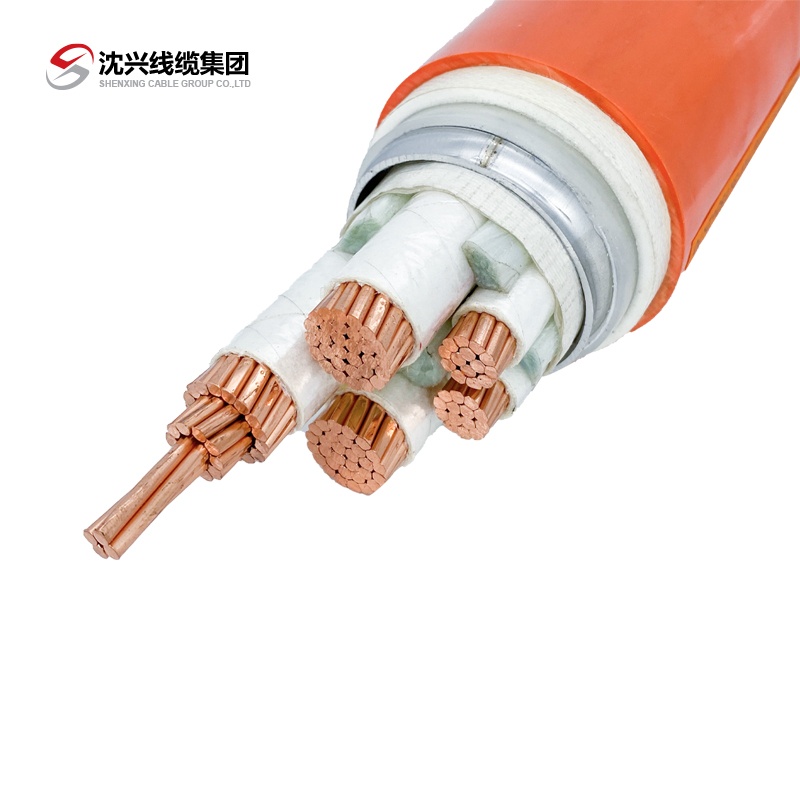

BTTE_BTTEB防火电缆

简介:防火电缆,现阶段应用较广的防火线缆主要有UL系列阻燃电缆和阻燃低烟无卤电缆两大类。在进口产品中主要来自于美洲和欧洲,由于美洲和欧洲的防火电缆标准互不兼容,防火思路有很大的不同,因此,甲方和设计院在选择产品时都处于被动状态,各有各的道理,最后往往是按照资金的实际情况来选择。产品描述 1.电缆导体:由高导电率的金属铜作导体。2.绝缘层:采用耐高温,不燃烧的无机矿物质作绝缘材质。3.隔离层:采用无

产品详情

简介:

防火电缆,现阶段应用较广的防火线缆主要有UL系列阻燃电缆和阻燃低烟无卤电缆两大类。在进口产品中主要来自于美洲和欧洲,由于美洲和欧洲的防火电缆标准互不兼容,防火思路有很大的不同,因此,甲方和设计院在选择产品时都处于被动状态,各有各的道理,最后往往是按照资金的实际情况来选择。

产品描述

1.电缆导体:由高导电率的金属铜作导体。

2.绝缘层:采用耐高温,不燃烧的无机矿物质作绝缘材质。

3.隔离层:采用无机矿物质材质。

4.外护层:采用低烟无毒的塑性材质,有良好的防腐蚀特性。

产品的表示方法

1.防火布电线,额定电压450/75(℃,单芯,2.5℃℃1,

2.表示为:BTTEB-450/750V1x2.5

3.防火电力电缆,额定电压0.6/1KV.3芯,120mm,

4.表示为:BTTE-0.6/1KV3x120

5.防火控制电缆,额定电力450/750V.6芯,2.5mm表示为:BTTEK-450/750V6x2.5

防火电缆线种类

UL阻燃标准主要有以下几个等级:CM,CMG,CMX。

1) 增压级-CMP级(送风燃烧测试/斯泰钠风道实验Plenum Flame Test/Steiner TunnelTest)

这是 UL防火标准中要求最高的电缆(Plenum Cable),适用安全标准为UL910,实验规定在装置的水平风道上敷设多条试样,用87.9KW煤气本生灯(300,000BTU/Hr)燃烧20分钟。合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。光密度的峰值最大为0.5,平均密度值最大为0.15。

这种CMP电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中,被加拿大和美国所认可采用。符合UL910标准的FEP/PLENUM材料,阻燃性能要比符合IEC60332-1及IEC60332-3标准的低烟无卤材料的阻燃性能好,燃烧起来烟的浓度低。

2) 干线级-CMR级(直立燃烧测试Riser Flame Test)

这是 UL标准中商用级电缆(Riser Cable),适用安全标准为UL1666。实验规定在模拟直立轴上敷设多条试样,用规定的154.5KW煤气本生灯(527,500BTU/Hr)30分钟。合格标准为火焰不可蔓延到12英尺高的房间的上部。干线级电缆没有烟雾浓度规范,一般用于楼层垂直和水平布线使用。

3) 商用级-CM级(垂直燃烧测试Vertial Tray Flame Test)

这是 UL标准中商用级电缆(General Purpose Cable),适用安全标准为UL1581。实验规定在垂直8英尺高的支架上敷设多条试样,用规定的20KW带状喷灯燃烧(70,000BTU/Hr)20分钟。合格标准为火焰不可蔓延到电缆的上端并自行熄灭。UL1581和IEC60332-3C类似,只是敷设电缆根数不同。商用级电缆没有烟雾浓度规范,一般仅应用于同一楼层的水平走线,不应用于楼层的垂直布线上。

4) 通用级-CMG级(垂直燃烧测试Vertial Tray Flame Test)

这是 UL标准中通用级电缆(General Purpose Cable),适用安全标准为UL1581。商用级和通用级的测试条件类似,同为加拿大和美国认可使用。通用级电缆没有烟雾浓度规范,一般仅应用于同一楼层的水平走线,不应用于楼层的垂直布线上。

5) 家居级- CMX级(垂直燃烧测试Vertial Wire Flame Test)

这是 UL标准中家居级电缆(Restricted Cable),适用安全标准为UL1581,VW-1。实验规定试样保持垂直,用试验用的喷灯燃烧(30,000 TU/Hr)15秒钟,然后停止15秒钟,反复5次。合格标准为余火焰不可超过60秒钟,试样不可烧损25%以上,垫在底部的外科用棉不可被落下物引燃。UL1581-VW-1和IEC60332-1类似,只是燃烧的时间不同。这种等级也没有烟雾或毒性规范,仅用于敷设单条电缆的家庭或小型办公室系统中。这类电缆不应成捆敷设使用,必须套管。

使用环境

矿物软防火电缆连续工作温度为250℃,在950℃-1000℃时可持续供电3小时,短时间或非常时期可接近铜的熔点1083℃工作。由于矿物绝缘电缆具有的优异性能,因此,它适用于额定电压1000V以下的线路。

型号规格

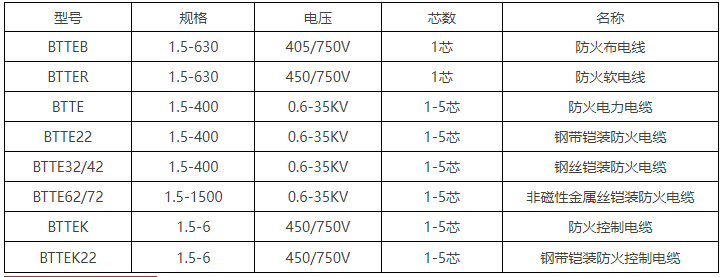

BTTE_BTTEB防火电缆(图1)

低烟无卤线缆(LSOH)

低烟无卤线缆顾名思义就是遇火后发烟量少,不含卤素的线缆。低烟无卤的原则就是让线缆在火焰中燃烧时不会产生很多的毒气和烟雾,从而让人们在燃烧中不会造成很大的伤亡,大大提高了人们在火灾中的生还率。

低烟无卤线缆的测试要求,符合三方面要求:

1、阻燃性要求:低烟无卤缆线必须具有阻燃性。其阻燃等级有两个,分别要求符合IEC 60332.1(单根电缆垂直燃烧测试)和IEC 60332.3C(成束电缆垂直燃烧传播测试)。其中IEC 60332.1的阻燃要求使用普通的缆线阻燃要求,而IEC60332.3C则要求比较高,属于干线级的阻燃要求。

2、烟密度要求:低烟无卤缆线要进行烟密度测试。它是在一个密闭的空间中用火燃烧线缆,待火焰熄灭后测试最终的室内烟密度,要求在有烟的情况下,透光能力能够达到60%,这样就确保人们在烟雾中能够看见道路。

3、毒性要求:目前的毒性测试方法有数种,如小白鼠试验等等。在低烟无卤缆线中采用的是卤酸气体释放量测试(用于低卤测试)和气体酸度测试(用于无卤测试)。其测试原理是对低烟无卤材料在高温下(分别为800℃和935℃)所产生的气体进行分析的方法确定卤素含量。

有些资料上介绍IEC 60332.1等同于UL的CM级要求(IEC 60332.2是细径缆线的测试方法,即不能使用60332.1测试时使用的替代测试方法)、IEC60332.3C等同于UL的CMR级要求。事实上,这4个标准的测试方法并不相同,无法直接对比。综上所述,形成了两个系列的线缆,一种是美国的CMX高阻燃缆线(美国标准中明确要求CMX缆线含卤素,以提高缆线分解的温度);另一种是欧洲的FR/LSOH阻燃/低烟无卤线缆。

产品特性

为了确保数据的安全,人们就希望在发生火灾后,能后有足够的时间在整个网络瘫痪前将所有数据回笼,并将他们转移到安全的地方,将数据流失的可能性降到最低。因此,在缆线的标准中,还有一类防火标准,称之为“线路完整性”标准。它的目标是缆线在火场中仍然能保持线路畅通,质地柔软易拖拽,让电源和信息仍然能够正常传输。因此符合系列完整性要求的线缆也被称之为防火缆线和柔性防火电缆。

目前常见的防火缆线水平有两类:

1、中国标准:在750℃时,仍然能够继续工作90分钟(E90)。

2、德国标准:在800-850℃时,仍然能够继续工作180分钟(FE180)。

虽然最新发布的中国数据中心标准要求所有线缆采用CMP级综合布线缆线,即其能够在500℃的温度时,仍然能够不损毁,正常传输数据,为信息紧急备份留下一定的时间,但是其并不能满足国家标准中对于防火线缆的要求,其并不能称之为防火耐火电缆

主要性能

防火性能:

由于矿物电缆全都是采用无机物组成,它本身不会引起火灾,不可能燃烧或助燃,更不会产生毒性气体,即使外有在火焰的燃烧,电缆仍可正常工作。火情清除后,电缆无需更换,是一种真正意义上的钢带铠装防火电缆,为消防线路提供了万无一失的保证,通过了国际电工委员会IEC331的试验。

载流量大:

由于矿物绝缘电缆正常使用温度可以达到250℃,IEC60702规定矿物绝缘电缆连续工作温度是105℃这是考虑到终端密封材料和安全需要.即使这样.它的截流星还远远超过其他电缆,因为氧化镁粉具有比塑料更好的导体系数,所以同样的工作温度,截流星更大,对于16mm以上的线路,可以降低一个截面,对不允许人接触的地方,可以降低两个截面。

防水、防爆、耐腐蚀:

由于电缆采用低烟无卤高阻燃材料作护套具有高耐腐蚀性(塑料外护套只是在个别化学品腐蚀的场合才需要),导体、绝缘及护套三者间致密压实体。因而使其不但具有防止水、潮气、油及一些化学物质的侵害,因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。

过载保护:

线路过载时,塑料电缆会因为过电流或过电压而导致绝缘发热或击穿。而对于矿物绝缘电缆,只要发热达不到铜的熔点温度,电缆不会受损。即使瞬间击穿,击穿点处氧化镁高温也不会形成碳化物。过载清除后,电缆性能不会发生变化,仍可继续正常使使用。

工作温度高:

由于绝缘层氧化镁的熔点温度远高于铜的熔点温度,因而电缆最高正常工作高温可达250℃.短期可在接近铜的熔点温度1083℃下继续运作。

屏蔽性能强:

电缆铜护套是最好的屏蔽保护层,即可防止电缆本身对其他线缆的干扰,又可防止外界磁场对自身得干扰。

寿命长:

由于电缆由无机材料组成,因而不会变老I其使用期限最低达百年以上。且该电缆可伴随设备移位或线路改造而重新拆装、重复使用。

外径小、重量轻:

和同规矩塑料电缆相比,矿物绝缘电缆外径减小50%,重星减轻30%,既可减小占用空间,又便于安装。

抗辐射能力高:

由于电缆组成材料均为无机物,具有有效的中子俘获截面,并且保持很高的绝缘电阻,因而在经受核辐射后,电缆的电气及机械性能不会缠身任何变化。

安全、环保:

由于电缆组成材料均为无机物,不含任何有机物,因而电缆即使在1000℃以上烧烤或罝于对铜有破坏性的火焰中,也不会产生丝毫的烟雾,更无囱素及毒性气体。该电缆是能真正实现绿色保护,无“二次灾害”的安全型产品。

耐机械损伤:

由于电缆的金属护套有一定的强度和韧性,氧化镁在电缆加工过程中又是经过高度压缩的,所以电缆在遭受弯 曲、压扁、扭转登变形时,芯线和护套之间的相反位罝保持不变,不会产生短路,也不会影响电气性能,在电缆外径变形 到三分之二的情况下仍可正常工作。

弯曲性能好:

由于电缆经从充分退火后,具有一般塑料电缆所无法相比较的可弯曲性。最小弯曲半径仅为电缆外径的3-6 倍,而且可重复、多次弯曲。

良好的接地:

对于矿物绝缘电缆,由于护套的连续性和极低的接地电阻.因此可以作为接地导线使用,不需要独立的接地导线。

抗火灾能力

电缆超强的抗火灾能力

无论是在工厂还是建筑中,电气线路的安全性至关重要。据国家有关部门统计,在火灾起因中,由于电 气线路引起的火灾占50%以上。而电缆既是线路中的主体,又是难以防护的环节。因而电缆不但要有抗 外在火焰破坏的能力,而且要有自身不会产生火源的特性。由于矿物绝缘电缆构成材料均匀为无机物,绝缘体氧化镁在过载或短路时不会产生明火.因而以矿物绝缘电缆构成的线路,决不会导致火情的发生。如一旦由其它原因引发火灾,电缆在火烧中不仅要受熊熊大火的考验,还会受到其它多坠物的不断冲击。此 时,电缆在不产生烟雾和毒性气体的同时,能否保证消防设备的正常起动、火情扑灭及人员的撤离,是评价 该线路抗火灾能力的关键。

防火能力:

BS6387(英国标准沖规定的方案才是电缆在灾火中经受的真正的耐火性能考验。因为电缆在火烧中并非不受外界的干扰,它会受到消防水、火烧脱落物及其它重物的不断冲击,我们知道有柔性防火软电缆耐火性能是靠导体和绝缘间的云母包带实现的,而塑料耐火电缆一经火烧,云母和绝缘将分别形成硬壳及碳 壳。碳壳遇水将导电、云母硬壳遇水或其它重物的冲击将脱落。经过国外权威机构的多次试验证明,能 够满足BS6387(英国标准)测试的只能有矿物绝缘电缆。其它靠云母绝缘的耐火电缆(NH),不能保证在 火灾中通电的万无一失。

应用领域

用于重要电气工程领域,如危险区域:机场、油库、液化气站、化工、煤矿、(核)电站、钢铁 冶炼及造船等;高级重要公共设施:卫星地面站、铁路配线、报警、消防等;确保人身财产安全场所:历史 性建筑、饭店宾馆、高层建筑、博物馆、图书馆、银行、医院、保险、商场、科研机构等。该电缆一 旦敷设可永远使用。

除以上特点外,我公司防火电缆具有以下独有性能

1、防潮:本产品绝缘层应用挤压工艺生产,绝缘材料不吸潮可浸水打压(而矿物质绝缘防火电缆常温吸潮绝缘性较差)

2、制造长度超长:由于本产品挤压绝缘工艺、铜、钢、铝护套是选用纵缝焊接工艺,所以制造长度可达2km,(而矿物绝缘防火电缆生产工艺是罐压氧化镁粉,拉拔成型。所以电缆制造长度受限。)

3、施工方便:本产品制造长度任选,无需电缆接头和防潮烘干处理。电缆重量轻。(电缆绝缘材料300℃以下是软态,300-800℃逐渐磁化,绝缘性能不变。)

知识延伸

防火电缆是否真能防火?

阻燃防火电缆(耐火电缆)在经受火焰直接燃烧情况下,在一定时间内(不小于3小时)不发生短路和断路故障,确保继续供电,以保护有足够时间安全撤离,利于灭火和减少损失。一般用于高层建筑、油田、电站、矿山、化工、地铁等对防火要求高的场合,也是应急电源、消防泵、电梯、通讯、信号等系统应配备的电缆。

防火电缆的型号规格哪些?

防火电缆的型号规格:

1、BTTZ矿物防火电缆:国标,常用市场成熟,电压等级为500/750V,重量约为一般电缆的2倍,敷设时不易达到平行整洁的观感效果,且线路长、接头多,施工需要有经验或者经过电缆厂家指导,接头处氧化镁极易与空气中的水分发生化学反应易吸潮,要存放干燥环境密封好接头,欧美国家普遍使用这种型号。

2、BBTRZ柔性矿物绝缘防火电缆:运用了传统的绞线和成缆技术,除了导体不再使用任何金属管护套,使得电缆更柔软,填充物为矿物化合物,不易吸潮。

但目前国家还没有正式执行标准。以上四种矿物绝缘电力电缆型号需根据建筑工程实际情况选择,不一定贵的就是好,结合供电设备及敷设环境选择性价比高的型号才是关键。

耐高温防火电缆型号

NH-FF       铜芯防火绝缘保护层耐高温防火电缆

NH-FF22     铜芯防火绝缘保护钢带铠装耐高温防火电缆

NH-FF32     铜芯防火绝缘保护层细钢丝铠装耐高温防火电缆

NHFP1F      铜芯防火绝缘保护层耐高温镀锡铜丝编制屏蔽防火电缆

NHFP1F22    铜芯防火绝缘保护层钢带铠装耐高温镀锡铜丝屏蔽防火电缆

NHFP1F22    铜芯防火绝缘保护层细钢丝铠装耐高温镀锡铜丝编织屏蔽防火电缆

耐高温防火电缆适用于交流额定电压0.6/1KV及以下,高温环境中的信号检测及电力传输。尤其使用与消防与保安系统保护回路的控制及动力的传输线。耐火特性试验方法执行标准GB12666.6

沈兴线缆集团是一家24年专注于电力电缆生产的厂家,主营防火电缆、控制电缆、橡套软电缆等产品,矿物防火电缆厂家直销定制价格一手,欢迎来电咨询:13940088818
