MA矿用电缆材料怎么计算?

时间:2021-10-19 11:31:29 作者:小编 点击:

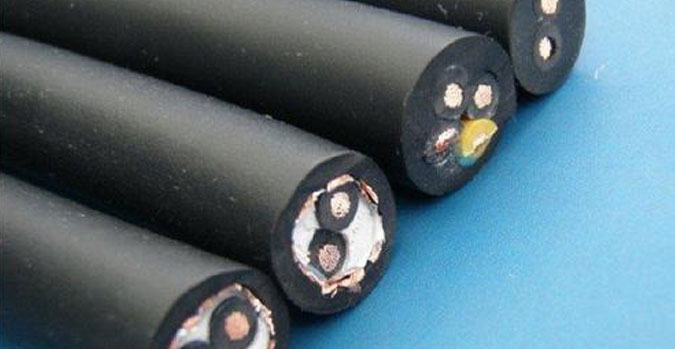

简介

矿用电力电缆为煤矿用额定电压1KV及以下固定敷设用电缆zmjt051,适用于煤矿井下的电力传输。

矿用电力电缆使用条件

线芯长期允许工作温度为65℃,电缆敷设温度不低于0℃,电缆允许最小弯曲半径为15(D+d)±5%。

MA矿用电缆型号名称

MVV 聚氯乙烯绝缘聚氯乙烯护套矿用电力电缆 矿井中电能传输线路,但不能承受机械外力作用

MVV22 煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 矿井中电能传输线路,能承受一定机械外力

MVV32 煤矿用聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 矿井中电能传输线路,能承受一定的拉力

MV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套矿用电力电缆 矿井中电能传输线路,能承受较大的拉力

MA矿用电缆截面的选择

电缆截面的选择包括高压电缆截面的选择和低压电缆截面的选择,并以低压电缆截面的选择为主。电缆主芯线的选择;一般采区低压供电线路都比较长,在运行中电缆流过电流会产生压降而发热。为保证电缆和电动机的正常工作,在选择电缆截面时,应遵守以下原则:

(1)电缆正常运行时,其实际温升应不超过绝缘所允许的最高温升。

(2)按电缆线路工作时的允许电压损失进行选择。

(3)电缆截面的选择要满足机械强度的要求。


MA矿用电缆材料用量计算公式

铜的重量习惯的不用换算的计算方法:截面积*8.89=kg/km

如120平方毫米计算:120*8.89=1066.8kg/km

1、电缆导体用量计算公式:(Kg/Km)=d^2 * 0.7854 * G * N * K1 * K2 * C /

d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数

2、电缆绝缘用量计算公式:(Kg/Km)=(D^2 - d^2)* 0.7854 * G * C * K2

D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数

3、电缆外被用量计算公式:(Kg/Km)= ( D1^2 - D^2 ) * 0.7854 * G

D1=完成外径 D=上过程外径 G=绝缘比重

4、电缆包带用量计算公式:(Kg/Km)= D^2 * 0.7854 * t * G * Z

D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)

5、电缆缠绕用量计算公式:(Kg/Km)= d^2 * 0.7854 * G * N * Z

d=铜线径 N=条数 G=比重 Z=绞入率

6、电缆编织用量计算公式:(Kg/Km)= d^2 * 0.7854 * T * N * G / cosθ

θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T

d=编织铜线径 T=锭数 N=每锭条数 G=铜比重

(常见材料比重:铜8.89;银10.50;铝2.70;锌7.05;镍8.90;锡7.30;钢7.80;铅11.40;铝箔麦拉1.80;纸1.35;麦拉1.37;PVC 1.45;LDPE 0.92;HDPE 0.96;PEF(发泡)0.65;FRPE 1.7;Teflon(FEP)2.2;Nylon 0.97;PP 0.97;PU 1.21;棉布带0.55;PP绳0.55;棉纱线0.48)

7、电缆护套厚度=(挤护套后的周长—挤护套前的周长)/2π

8、电缆护套厚度=(挤护套后的周长—挤护套前的周长)×0.1592

9、电缆绝缘厚度最薄点:标称值×90%-0.1

10、电缆单芯护套最薄点:标称值×85%-0.1

11、电缆多芯护套最薄点:标称值×80%-0.2

12、电缆钢丝铠装根数={π×(内护套外径+钢丝直径)}÷(钢丝直径×λ)

13、电缆钢丝铠装重量=π×钢丝直径²×ρ×L×根数×λ

14、电缆绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ

15、电缆钢带的重量={π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L}/(1+K)

16、电缆包带的重量={π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L}/(1±K)

其中:K为重叠率或间隙率,如为重叠,则是1-K;如为间隙,则是1+K

“ρ”表示:材料比重,“L”表示:电缆长度,“λ”表示:绞入系数

MA矿用电缆材料成本计算

电缆材料成本计算公式:原料成本(元/Km)=U×B×(1+E)

U:电缆单价(元/Kg),B:电缆材料用量(Kg/ Km),E:电缆材料制程中原料消耗量(%)

电线电缆制程一般损耗率:束绞 0.20%﹔绝缘0.50%﹔集合0.20%﹔立式包带0.10%﹔编织0.10%﹔外被2.20%﹔剪线1.80%
