防火电缆的型号规格有哪些?

时间:2021-10-19 13:56:54 作者:小编 点击:

防火电缆的型号规格:

NG-A(BTLY)-1kV矿物绝缘电缆:相对BTTZ具有小幅度的柔软性,除铜导体外,电缆外护套为无缝金属铝管,不过在腐蚀性环境中性能不好需加防腐外护套,电缆结构相对复杂。

防火电缆的型号规格:

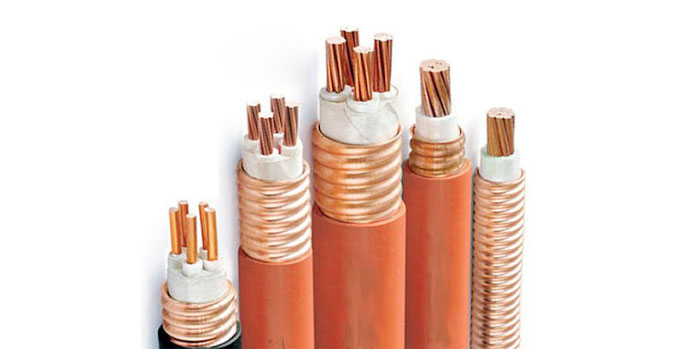

YTTW柔性矿物绝缘电缆:具有小幅度的柔软性,扎纹铜管护套,柔韧性一般;2018年正式实施国家标准,是以后重点推广对象。

防火电缆的型号规格:

1. BTTZ矿物防火电缆:国标,常用市场成熟,电压等级为500/750V,重量约为一般电缆的2倍,

2. 敷设时不易达到平行整洁的观感效果,且线路长、接头多,施工需要有经验或者经过电缆厂家指导

3. 接头处氧化镁极易与空气中的水分发生化学反应易吸潮,要存放干燥环境密封好接头,欧美国家普遍使用这种型号。

4. BBTRZ柔性矿物绝缘防火电缆:运用了传统的绞线和成缆技术,除了导体不再使用任何金属管护套,使得电缆更柔软,填充物为矿物化合物,不易吸潮。但目前国家还没有正式执行标准。

以上四种矿物绝缘电力电缆型号需根据建筑工程实际情况选择,不一定贵的就是好,结合供电设备及敷设环境选择性价比高的型号才是关键。


1. 交流额定电压:U/U(V系列:600/1000V,K系列:450/750V,B系列:450/750V)。

2. 电缆最高长期工作温度

(1)阻烯聚氟乙烯绝缘及护套:70℃和105℃两种;交联聚乙烯绝缘:90℃;

(2)氟塑料绝缘和护套:220℃和260℃两种;氟塑料绝缘和105℃阻燃聚氟乙烯护套:90℃和125℃两种。

(3)低卤低烟阻燃PVC绝缘和护套:70℃;无卤低烟阻燃聚烯烃绝缘和护套:90℃和125℃两种。

3. 最低环境温度:

(1)阻燃聚氯乙烯绝缘和护套:固定敷设-40℃;非固定敷设-15℃;

(2)氟塑料绝缘和护套:固定敷设-60℃;非固定敷设-20℃;

4. 电缆安全敷设温度不应低于0℃。

5. 耐火特性:

符合GA 306.2-2007、GB/T 19216.21-2003规定

火焰温度   火焰温度 950℃-1000℃  火焰温度 750℃-800℃

燃烧时间   燃烧时间90min(推荐)  燃烧时间90min(推荐)

附加电压  额定电压(最小100V)   额定电压(最小100V)

耐火级别   A类(IA级~IVA级)     I~IV级

6. 敷设推荐的允许弯曲半径:非铠装、编织屏蔽电缆应不小于电缆外径的6倍;

钢带铠装电缆应不小于电缆外径的12倍;

氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍
