简述矿用高压软电缆的特点及性能有哪些?

时间:2021-10-19 15:16:57 作者:小编 点击:

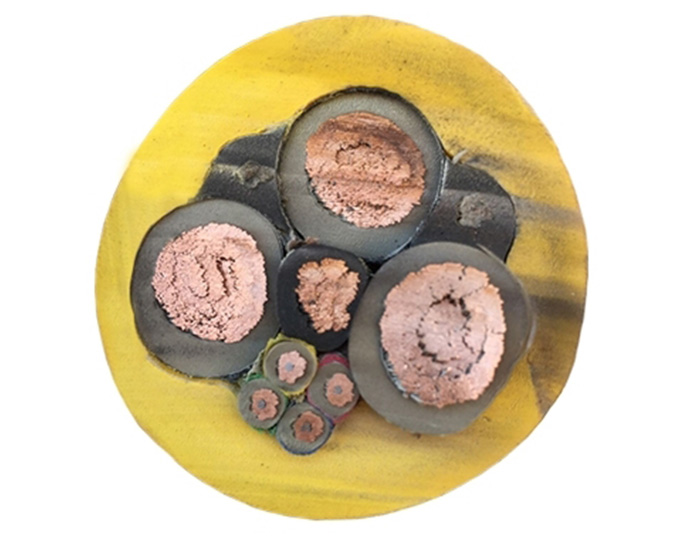

矿用高压橡套软电缆6KV UGFP矿用移动电缆

高压电缆UGFP高压橡套软电缆

详细说明:

6kv矿用橡套软电缆-高压矿用电缆

1、型号及名称: UGF-6000V矿用橡套软电缆

2、执行标准: UG-6000V矿用橡套软电缆

3、用途:交流额定电压6kv及以下移动配电装置及矿山采掘机械;起重运输机械等。

使用特点:

电缆的额定电压为6kv;

电缆的长期工作温度为+65℃。

电缆的弯曲半径为电缆直径的6倍。

5、电缆的规格应符合表1规定

芯数×截面  导体结构 根数/线径 绝缘标称厚度 护套标 称厚度  标称外径 电线主芯直流电阻欧/千米

高压电缆UGFP高压橡套软电缆 主线芯 地线芯

ugf 3×6+1×6    84/0.30   4.5      1.4   6.0    40.3     3.30

ugf 3×10+1×10  84/0.40   4.5      1.6   6.0    43.8     1.91

ugf 3×16+1×16  126/0.40  4.5      1.6   6.0    46.8     1.21

ugf 3×25+1×16  196/0.40  4.5      1.6   6.0    49.3     0.78

ugf 3×25+1×16  276/0.40  4.5      1.6   6.0    52.0     0.554

6、技术性能:  20℃时导体直流电阻见表。

成品电缆线芯间的绝缘电阻,换算到长度1km,温度为20℃,应不小于100兆欧。

成品电缆的主线芯间及主线芯与接地线间,应能经受交流50赫兹15000伏电压试验5分钟不击穿。

7、交货要求

高压电缆UGFP高压橡套软电缆

电缆的交货长度应不小于100m,允许长度不小于20m短段电缆交货,其交货数量应不超过交货总长度的10%,长度计量误差应不超过±0.5%。


盾构机高压橡套软电缆UGEFP、UGEFHP

额定电压:3.6/6kV

产品标准:SL.JT215—90 UGEFP和UGEFHP型电缆由3根绝缘屏蔽的主线芯和1个(或3个)地线组成。成缆后外面挤包黑色氯丁橡皮护套。

该电缆采用导体屏蔽、绝缘屏蔽、电场均匀、安全可靠。导体长期工作温度可达90,

最低环境温度:UGEFP型电缆-15℃,UGEFHP型电缆为-35℃

导电线芯:采用镀锡软铜线,其性能符合GB3956—83。

导体屏蔽:导体外面挤包半导电橡皮

绝缘:采用乙丙橡皮,其性能符合GB7594.8—87中XJ—30A型。
